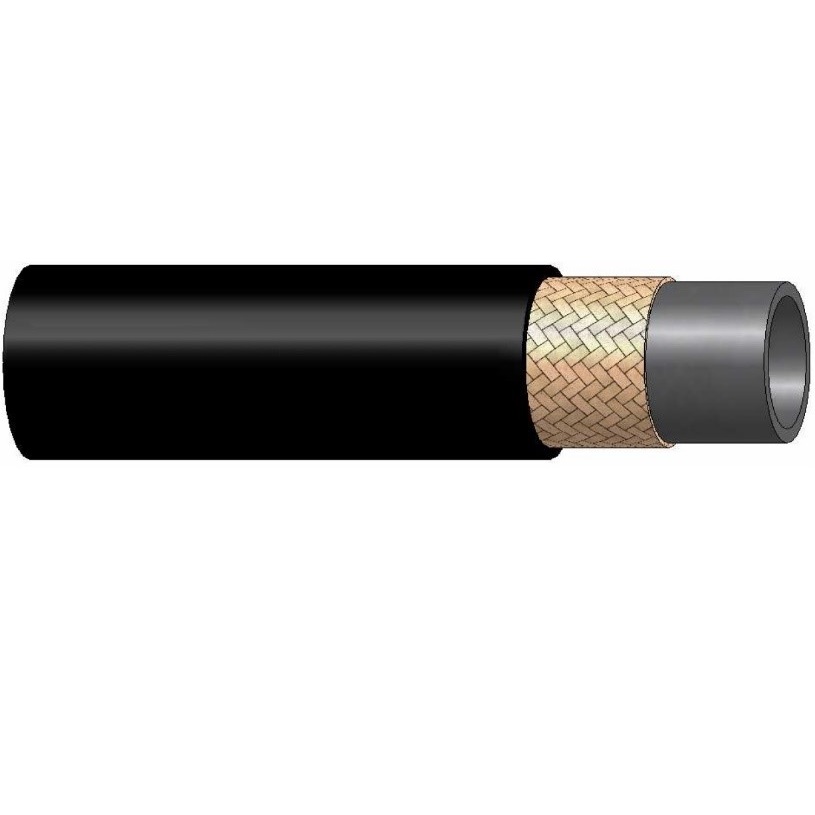

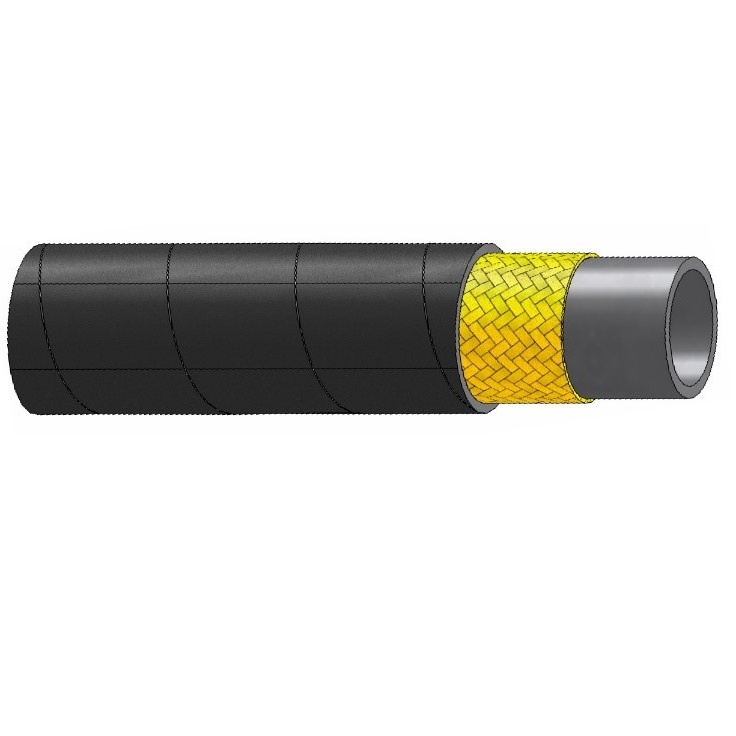

Калькулятор рукавів високого тискуКравченко Максим2023-08-27T19:38:31+03:00 Вкажіть довжину рукава в метрах Виберіть тип рукава Не вибрано 1SC + Подробиці - Подробиці Компактний рукав для гідравлічних ліній середнього тиску. Робочий тиск - До 225 бар в залежності від діаметру Робочі рідини - Гідравлічні рідини на основі нафтопродуктів, водних гліколів тощо. Температурний діапазон - -40°С - +100°С Внутрішній шар - Синтетичний маслостійкий каучук Зовнішний шар - Атмосферостійкий і маслостійкий каучук Армування - Одне компактне обплетення зі сталевого високоміцного дроту 1SN + Подробиці - Подробиці Рукав для систем середнього тиску й зворотних ліній. Робочий тиск - До 250 бар в залежності від діаметру Робочі рідини - Гідравлічні рідини на основі нафтопродуктів, водних гліколів тощо. Температурний діапазон - -40°С - +100°С Внутрішній шар - Синтетичний маслостійкий каучук Зовнішний шар - Атмосферостійкий і маслостійкий каучук Армування - Одне обплетення зі сталевого дроту 1TE + Подробиці - Подробиці Лінії низького тиску, зворотні та дренажні лінії. Робочий тиск - Від 18 до 36 бар в залежності від діаметру Робочі рідини - Гідравлічні рідини на основі нафтопродуктів, водних гліколів тощо. Температурний діапазон - -40°С - +100°С,+70°С для рідин на основі води Внутрішній шар - Маслостійка синтетична резина Зовнішний шар - Синтетична маслостійка резина, стійка до впливу погодних умов. Армування - Один шар текстильного обплетення 2SC + Подробиці - Подробиці Гідравлічні лінії середнього і високого тиску в обмеженому просторі. Робочий тиск - до 400 бар в залежності від діаметру Робочі рідини - Гідравлічні рідини на основі нафтопродуктів, водних гліколів тощо. Температурний діапазон - -40°С - +100°С Внутрішній шар - Синтетичний маслостійкий каучук Зовнішний шар - Синтетична маслостійка резина, стійка до впливу погодних умов. Армування - Два шари обплетення зі сталевої високоміцного дроту. 2SN + Подробиці - Подробиці Гідравлічні лінії середнього і високого тиску в сільгосп і будівельній техниці. Робочий тиск - до 400 бар в залежності від діаметру Робочі рідини - Гідравлічні рідини на основі нафтопродуктів, водних гліколів тощо. Температурний діапазон - -40°С - +100°С, +70°С для рідин на основі води Внутрішній шар - Синтетичний маслостійкий каучук Зовнішний шар - Маслостійкий каучук, стійкий до впливу погодних умов. Армування - Два шари обплетення зі сталевого дроту. 4SH + Подробиці - Подробиці Силові лінії високого тиску. Робочий тиск - до 420 бар в залежності від діаметру Робочі рідини - Гідравлічні рідини на основі нафтопродуктів, водних гліколів тощо. Температурний діапазон - -40°С - +100°С Внутрішній шар - Синтетична резина Зовнішний шар - Абразивостійка, маслостійка гума. Армування - Чотири шари обплетення зі сталевого дроту. 4SP + Подробиці - Подробиці Загальнопромислові гідравлічні лінії високого тиску. Робочий тиск - до 450 бар в залежності від діаметру Робочі рідини - Гідравлічні рідини на основі нафтопродуктів, водних гліколів тощо. Температурний діапазон - -40°С - +100°С Внутрішній шар - Синтетична резина Зовнішний шар - Абразивостійка, маслостійка гума. Армування - Чотири шари обплетення зі сталевого дроту. PTFE + Подробиці - Подробиці Рукав для використання в шкідливих середовищах разом з розчинниками, фарбами, гідравлічними мастилами, а також для харчової промисловості та інших умов, з високими температурами, високим тиском і стійкості до хімікатів, де необхідні еластичні характеристики. Стійкий до старіння. Робочий тиск - до 240 бар в залежності від діаметру Робочі рідини - Практично любий вид рідин. Температурний діапазон - -60°С - +260°С Внутрішній шар - Синтетична гума Зовнішний шар - Гладкий внутрішній шар P.T.F.E. Армування - Обплетення з нержавіючого сталевого дроту AISI304 в один шар. R15 + Подробиці - Подробиці Гнучкий гідравлічний зносостійкий рукав для систем високого тиску. Робочий тиск - 420 бар Робочі рідини - Гідравлічні рідини на основі нафтопродуктів, водних гліколів тощо. Температурний діапазон - -40°С - +100°С Внутрішній шар - Синтетичний маслостійкий каучук Зовнішний шар - Масло- і термостійкий синтетичний каучук, стійкий до впливу погодних умов і зносу Армування - Внутр. діам. 19-25: чотири шари навивки зі сталевого дроту Внутр. діам. 32-38: шість шарів навивки зі сталевого дроту R17 + Подробиці - Подробиці Використовуються для монтажу на лінії середнього тиску з обмеженнями по встановленню. Робочий тиск - 210 бар Робочі рідини - Гідравлічні рідини на основі нафтопродуктів, водних гліколів тощо. Температурний діапазон - -40°С - +100°С Внутрішній шар - Синтетичний маслостійкий каучук Зовнішний шар - Синтетичний каучук, стійкий до впливу погодних умов і зносу Армування - Один або два шари навивки зі сталевого дроту R4 + Подробиці - Подробиці Використовуються на лініях всмоктування і в гідравлічних системах низького тиску. Робочий тиск - Від 2 до 21 бар в залежності від діаметру Робочі рідини - Гідравлічні рідини на основі нафтопродуктів, водних гліколів тощо. Температурний діапазон - -40°С - +100°С Внутрішній шар - Нітрильний каучук (NBR) Зовнішний шар - Бутадієн-стірольний каучук (SBR) Армування - Два шара текстильного обплетення і сталева спіраль R6 + Подробиці - Подробиці Лінії низького тиску, зворотні та дренажні лінії. Робочий тиск - Від 18 до 36 бар в залежності від діаметру Робочі рідини - Гідравлічні рідини на основі нафтопродуктів, водних гліколів тощо. Температурний діапазон - -40°С - +100°С,+70°С для рідин на основі води Внутрішній шар - Маслостійка синтетична гума Зовнішний шар - Синтетична маслостійка резина, стійка до впливу погодних умов. Армування - Один шар текстильного обплетення R7 + Подробиці - Подробиці Гідравлічні лінії будівельної і сільгосптехніки, загальна гідравліка, промислові гази. Робочий тиск - До 210 бар в залежності від діаметру Робочі рідини - Гідравлічні рідини на основі нафтопродуктів, водних гліколів, технічні гази тощо. Температурний діапазон - -40°С - +100°С, +70°С для рідин на основі води Внутрішній шар - Поліефірний еластомер Зовнішний шар - Маслостійкий і зносостійкий поліуретан. Армування - Один або два шари з поліефірного волокна подвійний + Подробиці - Подробиці Виберіть внутрішній діаметр рукава Не вибрано 10 мм (3/8") 12 мм (1/2") 16 мм (5/8") 19 мм (3/4") 2 мм 20 мм 22 мм 25 мм (1") 31 мм 38 мм 45 мм 5 мм (3/16") 51 мм 6 мм (1/4") 8 мм (5/16") Фітинг 1 Виберіть тип фітингу на кінці 1 Не вибрано Не вибрано Муфта + Подробиці - Подробиці Муфта обжимна Ніпель Banjo + Подробиці - Подробиці Для метричних та дюймових порожніх болтів Необхідно використовувати з металогумовими кільцями Banjo кріпиться до системи спеціальним болтом Ніпель DKM + Подробиці - Подробиці Легка серія, що часто використовуються у вітчизняній техніці. Тип ущільнення Сфера/конус 74⁰ Стандарт різьби Метрична Ніпель DKOL + Подробиці - Подробиці DKOL – легка серія, має більший діаметр вершини ущільнювального конуса Тип ущільнення Конус 24° з гумовим кільцем Стандарт різьби Метрична Ніпель DKOS + Подробиці - Подробиці DKOS – важка серія, має менший діаметр вершини конуса ущільнювача Тип ущільнення Конус 24° з гумовим кільцем Стандарт різьби Метрична Ніпель JIS-T/K + Подробиці - Подробиці JIS – японський стандарт фітингів з внутрішньою циліндричною дюймовою різьбою (Toyota) або внутрішньою циліндричною метричною різьбою (Komatsu) Тип ущільнення Зворотний конус 60° Стандарт різьби BSP дюймова/Метрична Ніпель Karcher + Подробиці - Подробиці Фітинги типу KARCHER - фітінг з гайкою Ніпель ORFS + Подробиці - Подробиці Арматура ORFS має гарну стійкість до вібрацій та тиску завдяки високому рівню ущільнення. Тип ущільнення Пласке Стандарт різьби UNF Штуцер AGJ + Подробиці - Подробиці Тип ущільнення Зовнішній конус 74⁰ Стандарт різьби UNF Штуцер AGR + Подробиці - Подробиці Тип ущільнення Конус/сфера 60° Стандарт різьби BSP дюймова Штуцер CEL + Подробиці - Подробиці CEL – легка серія фітингів, має більший діаметр западини та тоншу стінку штуцера під різьбу Тип ущільнення Зворотний конус 24° Стандарт різьби Метрична різьба Штуцер CES + Подробиці - Подробиці CES – важка серія фітингів, має менший діаметр западини та товщу стінку штуцера під різьбу, розрахований на більш високий тиск Тип ущільнення Зворотний конус 24° Стандарт різьби Метрична різьба Штуцер Karcher + Подробиці - Подробиці Штуцер ORFS + Подробиці - Подробиці Тип ущільнення Плоске з гумовим ущільнювачем Стандарт різьби UNF Штуцер SAE + Подробиці - Подробиці Тип ущільнення По площині з гумовим ущільнювачем Стандарт різьби UNF Ніпель DKI + Подробиці - Подробиці Тип ущільнення Конус 74⁰/сфера Стандарт різьби Метрична Ніпель DKJ + Подробиці - Подробиці Фітинг JIC має накидну гайку з циліндровим різьбленням. Тип ущільнення Зворотний конус 74° Стандарт різьби UNF Ніпель DKR + Подробиці - Подробиці Тип ущільнення Конус 60°/сфера Стандарт різьби BSP дюймова Фланець SFL + Подробиці - Подробиці SFL – легка серія і SFS – важка серія, відрізняються діаметром та висотою приєднувальної частини Тип ущільнення Пласке з гумовим ущільнювачем Фланець SFS + Подробиці - Подробиці SFL – легка серія і SFS – важка серія, відрізняються діаметром та висотою приєднувальної частини Тип ущільнення Пласке з гумовим ущільнювачем Штуцер AGN + Подробиці - Подробиці Тип ущільнення За рахунок конічного різьблення Стандарт різьби конічна NPT Кут профілю різьби - 60° Виберіть різьбу кінця 1 Не вибрано 1.1/16" (12) 1.1/2" 1.1/4" (11) 1.11/16" (12) 1.3/16" (12) 1.5/16" (12) 1.5/8 (12") 1.7/16" (12) 1.7/8" (12) 1" (11) 1" (14) 1/2" (14) 1/2" (20) 1/4" (18) 1/4" (19) 1/8" (27) 1/8" (28) 11/16" (16) 13/16" (16) 2.1/2" (12) 2" (11) 3/4" (14) 3/4" (16) 3/8" (18) 3/8" (19) 5/8" (14) 7/16" (20) 7/8" (14) 9/16" (18) М10х1 М12х1 М12х1,5 М14х1,5 М16х1,5 М16х2 М18x1,5 М20х1,5 М22х1,5 М24x1,5 М26х1,5 М27х1,5 М27х2 М30х1,5 М30х2 М33х2 М36х1,5 М36х2 М39х2 М42х2 М45х2 М52х2 М8х1 М42х1.5 Виберіть кут вигину кінця 1 Не вибрано 0* 180* 45* 90* Фітинг 2 Виберіть тип фітингу на кінці 2 Не вибрано Не вибрано Муфта + Подробиці - Подробиці Муфта обжимна Ніпель Banjo + Подробиці - Подробиці Для метричних та дюймових порожніх болтів Необхідно використовувати з металогумовими кільцями Banjo кріпиться до системи спеціальним болтом Ніпель DKM + Подробиці - Подробиці Легка серія, що часто використовуються у вітчизняній техніці. Тип ущільнення Сфера/конус 74⁰ Стандарт різьби Метрична Ніпель DKOL + Подробиці - Подробиці DKOL – легка серія, має більший діаметр вершини ущільнювального конуса Тип ущільнення Конус 24° з гумовим кільцем Стандарт різьби Метрична Ніпель DKOS + Подробиці - Подробиці DKOS – важка серія, має менший діаметр вершини конуса ущільнювача Тип ущільнення Конус 24° з гумовим кільцем Стандарт різьби Метрична Ніпель JIS-T/K + Подробиці - Подробиці JIS – японський стандарт фітингів з внутрішньою циліндричною дюймовою різьбою (Toyota) або внутрішньою циліндричною метричною різьбою (Komatsu) Тип ущільнення Зворотний конус 60° Стандарт різьби BSP дюймова/Метрична Ніпель Karcher + Подробиці - Подробиці Фітинги типу KARCHER - фітінг з гайкою Ніпель ORFS + Подробиці - Подробиці Арматура ORFS має гарну стійкість до вібрацій та тиску завдяки високому рівню ущільнення. Тип ущільнення Пласке Стандарт різьби UNF Штуцер AGJ + Подробиці - Подробиці Тип ущільнення Зовнішній конус 74⁰ Стандарт різьби UNF Штуцер AGR + Подробиці - Подробиці Тип ущільнення Конус/сфера 60° Стандарт різьби BSP дюймова Штуцер CEL + Подробиці - Подробиці CEL – легка серія фітингів, має більший діаметр западини та тоншу стінку штуцера під різьбу Тип ущільнення Зворотний конус 24° Стандарт різьби Метрична різьба Штуцер CES + Подробиці - Подробиці CES – важка серія фітингів, має менший діаметр западини та товщу стінку штуцера під різьбу, розрахований на більш високий тиск Тип ущільнення Зворотний конус 24° Стандарт різьби Метрична різьба Штуцер Karcher + Подробиці - Подробиці Штуцер ORFS + Подробиці - Подробиці Тип ущільнення Плоске з гумовим ущільнювачем Стандарт різьби UNF Штуцер SAE + Подробиці - Подробиці Тип ущільнення По площині з гумовим ущільнювачем Стандарт різьби UNF Ніпель DKI + Подробиці - Подробиці Тип ущільнення Конус 74⁰/сфера Стандарт різьби Метрична Ніпель DKJ + Подробиці - Подробиці Фітинг JIC має накидну гайку з циліндровим різьбленням. Тип ущільнення Зворотний конус 74° Стандарт різьби UNF Ніпель DKR + Подробиці - Подробиці Тип ущільнення Конус 60°/сфера Стандарт різьби BSP дюймова Фланець SFL + Подробиці - Подробиці SFL – легка серія і SFS – важка серія, відрізняються діаметром та висотою приєднувальної частини Тип ущільнення Пласке з гумовим ущільнювачем Фланець SFS + Подробиці - Подробиці SFL – легка серія і SFS – важка серія, відрізняються діаметром та висотою приєднувальної частини Тип ущільнення Пласке з гумовим ущільнювачем Штуцер AGN + Подробиці - Подробиці Тип ущільнення За рахунок конічного різьблення Стандарт різьби конічна NPT Кут профілю різьби - 60° Виберіть різьбу кінця 2 Не вибрано 1.1/16" (12) 1.1/2" 1.1/4" (11) 1.11/16" (12) 1.3/16" (12) 1.5/16" (12) 1.5/8 (12") 1.7/16" (12) 1.7/8" (12) 1" (11) 1" (14) 1/2" (14) 1/2" (20) 1/4" (18) 1/4" (19) 1/8" (27) 1/8" (28) 11/16" (16) 13/16" (16) 2.1/2" (12) 2" (11) 3/4" (14) 3/4" (16) 3/8" (18) 3/8" (19) 5/8" (14) 7/16" (20) 7/8" (14) 9/16" (18) М10х1 М12х1 М12х1,5 М14х1,5 М16х1,5 М16х2 М18x1,5 М20х1,5 М22х1,5 М24x1,5 М26х1,5 М27х1,5 М27х2 М30х1,5 М30х2 М33х2 М36х1,5 М36х2 М39х2 М42х2 М45х2 М52х2 М8х1 М42х1.5 Виберіть кут вигину кінця 2 Не вибрано 0* 180* 45* 90* Знайти комплектуючі
